精密伺服压装机在轴承压装中的运用

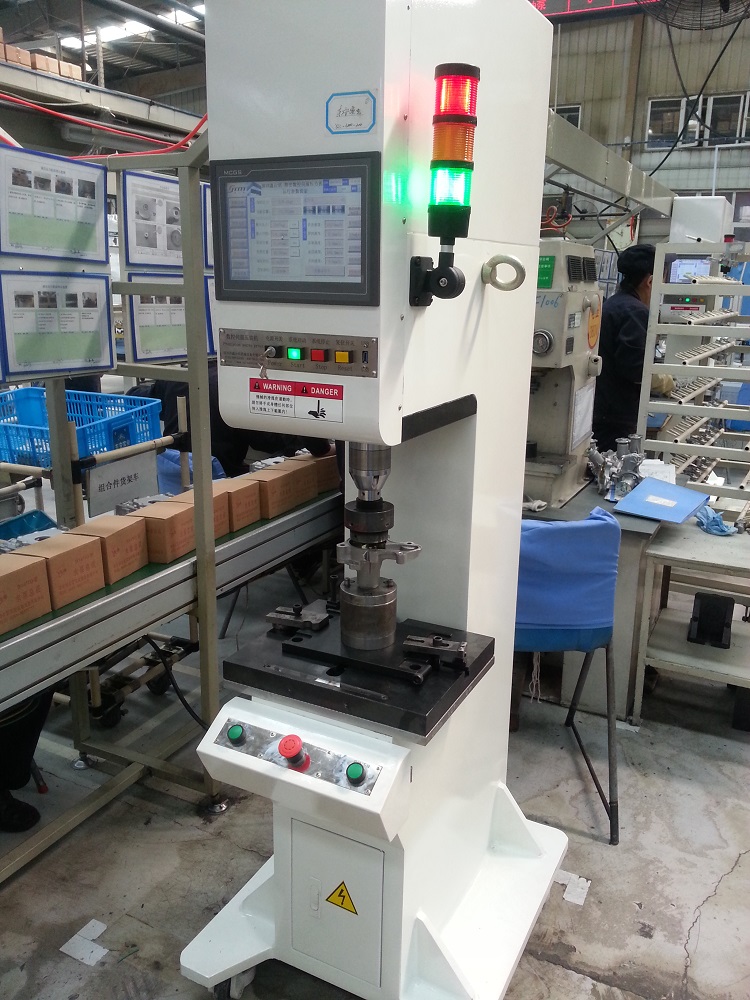

轴承压入机是采用交流伺服电机驱动,通过高精度滚珠丝杠把回转力量改变为垂直方向,依靠装载于驱动部位前端的压力传感器控制管理压力,依靠编码器控制管理位置,同时向工作对象施加压力,从而达到加工目的的装置,能随时控制压力/停止位置/驱动速度/停止时间,能够在压力装配作业中实现压装力与压入深度的全过程闭环控制;采用友好人机界面的大尺寸触摸屏直观易操作,装有安全光幕,在安装过程中如有手伸入安装区域压头将自动返回保证操作安全。


一、轴承压入机的压装过程:

整个压装过程分为快进、探测、压装、保压、返回五个阶段。开机时机器会自动寻找机械原点,设置好参数后,按启动按钮压头将在此位置以快进速度下降到探测位置,然后以探测速度下降,开始探测过程。探测过程直到所设定的探测限制位置为止,如到了探测限制位置还未探测到工件,压头将停止动作,此时可按回零按钮返回机械原点;当在探测过程接触压力达到设定值时,压头自动切换到压装速度开始压装工件。压装到设定位置时将按用户所设定的保压时间保压,保压时间结束后压头以设定速度返回至所设置的工作原点。

二、轴承压入机的压装模式:

1)恒定压装速度,设定精确位置停止;

2)恒定压装速度,设定精确压力停止;

3)恒定压装速度,设定精确位移停止;

4)恒定压装速度,I/O触发停止;

5)压力/位移,两段式压装模式;

6)压力/压力,两段式压装模式;

7)压力/位置,两段式压装模式。
