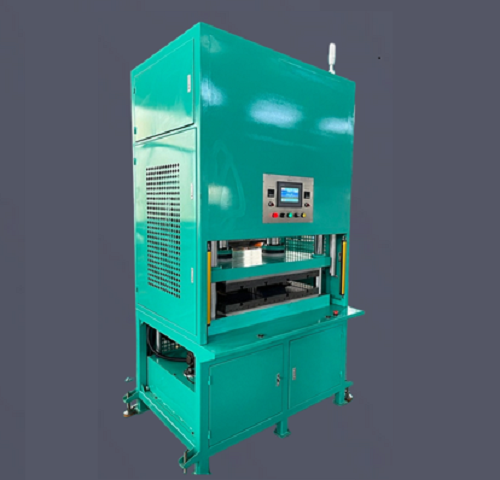

伺服压力机主要由机架、冲压滑块、操作工作台、四导向柱、上主油缸、比例液压系统、伺服电气系统、压力传感器、管路等部分组成,设备控制系统采用伺服电压系统,低噪音(待机状态40-50DB,正常工作60-70DB)、节能(80%负载,每小时用电量1.2度),采用PLC进行逻辑控制、数据采集,采用10寸高彩触摸屏,实时监控压装数据,显示曲线,保存数据,位移检测采用编码器及压力传感器。


设备运作原理:


设备通过数控液压系统来驱动油缸进行上下压装作业,人机界面作业窗口对接,可根据客户压装产品在组态触摸屏该产品的压装参数设定,能够直观查看产品的压装数据,同时可以对压装产品进行在线压装检测功能,设备具有快速下压、压装、保压与返回多段压装速度控制,使产品在压装过程中能有效的保证了产品压装的压力精度与位移精度。


设备功能:


1、提供10-150KN可设定的压装力(直接在触摸屏上进行设定)。


2、过盈力的上下限判定及报警输出功能,压入过程中取五点进行对比。


3、可对最终压装位置进行上下限对比,能检测到零配件漏装或误装及其它原因影起的未装配到位。


4、具有峰值报警功能,也就是可对设每一次的压装,将进行力传感器的最大压力捕捉,然后进行上下限判定及报警输出功能。


5、压装模式:定位压装、恒压压装、配方自动循环压装,用户可根据实际需求进行选择。


6、具备过程压力曲线描绘功能。


7、过盈数据存储功能,可对压装到位数据、峰值压力、5点检测数据,存入人机,并可通过U盘,以EXCEL格式下载至个人电脑;也可通过网络直接保存到个人电脑。


8、参数的修改与调用需通过密码输入或U盘加密狗方式进入方可操作,具有9999套可存储的压装参数,管理员具有参数的修改与保存权限,操作员只有选型图号调入使用权限。


9、系统内置11个管理员账号,系统管理员用户可根据实际需求新增、删除操作用户并分配操作权限以限定操作用户的使用范围。


10、具有配方记忆功能:更换产品型号时只需要调出以前此型号使用过的配方即可进行生产活动。无需重复繁杂的调试工作。


11、具有条形码扫描功能:可以帮助用户快速的存储、调用配方参数并且使产品质量可追溯。


12、可以对设备发出的报警做出相应的文字提示。


应用领域:


汽车行业:发动机组件压装(缸盖、缸套、油封等)、转向器组件压装(齿轮、销轴等)、传动轴组件压装、齿轮箱组件压装、刹车盘组件压装等;


电机行业:微电机组件压装(主轴、壳体等)、电机组件压装(轴承、主轴等);


电子行业:线路板组件压装(插件等)、电子零部件压装;


家电行业:家电配件压装、家电配件铆接等;


机械行业:机械零部件压装、自动化组线、易损件寿命测试等;


其它行业:其它需要精密控制压装位移与压装力的。
